Leicht in der Handhabung
Hohe Tragfähigkeit bei geringem Eigengewicht und minimaler statischer Höhe.
Maximal 9 kg/m.
Montage
Passgenau mit doppelter Falzverbindung.

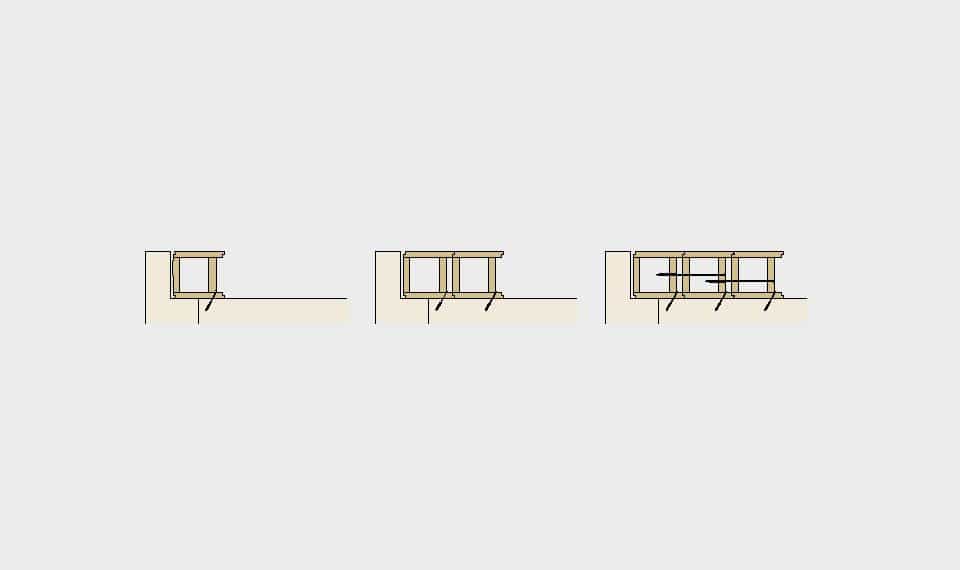

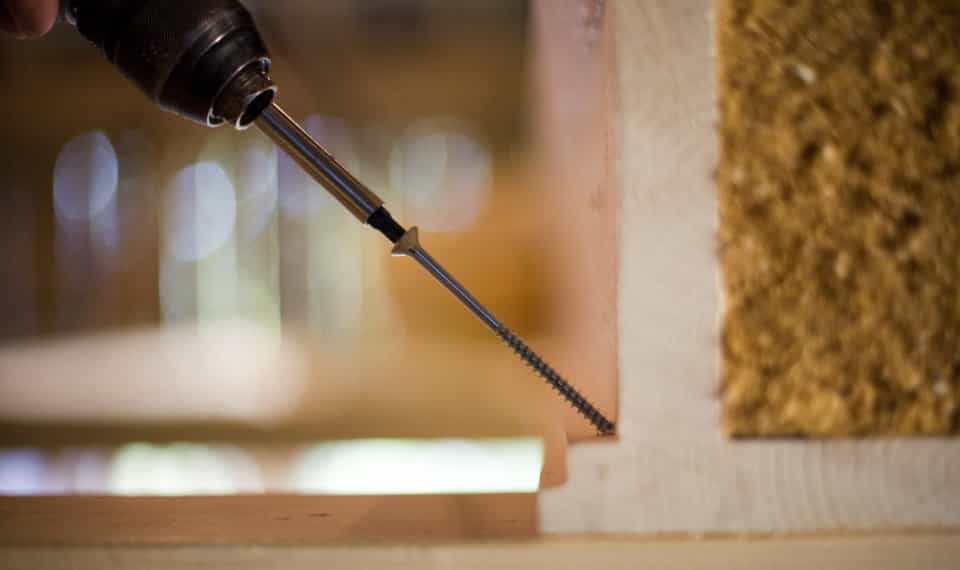

- Erstes Element einmessen, setzen und mit dem Auflager verschrauben.

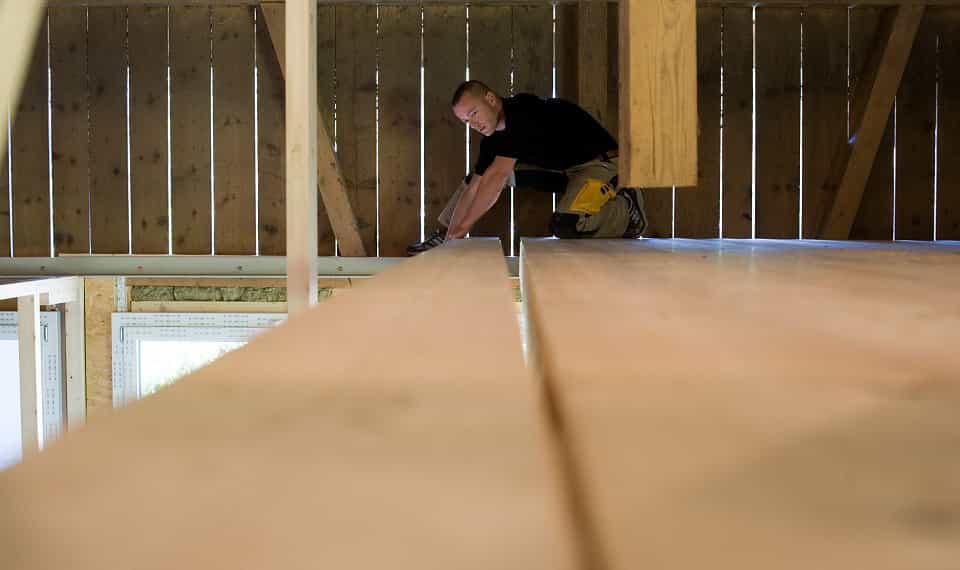

- Nächstes Element ohne Fuge an das vorhergehende schieben und verschrauben.

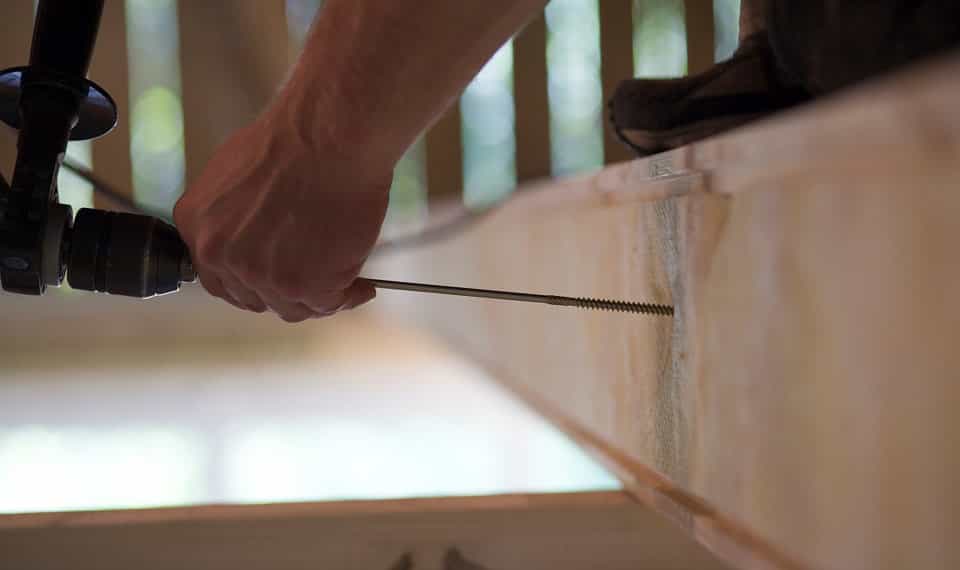

- Horizontale Verschraubung der Elemente im Abstand von ca. 1.5 m (Schrauben Ø 8 mm, l = 260 mm).
Bei grösseren Verlegebreiten Entlastungsfuge einplanen.
Stahlwinkelauflager
Schnelle und rationelle Befestigung.
Einfache Bearbeitung
Schneiden Sie mit einfachen Werkzeugen die easy-Elemente sauber zu.
Ohne Verschnitt
Nichttragende Reststücke zwischen tragenden Elementen verbaut, schonen das Budget.
Verlegebeispiel easy 150 mm, Standardlänge 11 m, Spannweite 4.8 m:
- 6 Elemente mit einer Länge von 4.8 m verlegen (Verlegebreite 1.2 m)
- 4 Reststücke hintereinandergereiht als nichttragendes Element anfügen.
- Weiterfahren mit tragenden Elementen
Statik
Durchbiegung w = l/450
- Nutzlast qN + Auflast qA
- Elementhöhe h
- Spannweite l
- Elementeigengewicht g in Diagramm eingerechnet
Kennwerte
Die Festigkeitskennwerte und die Steifigkeitskennwerte des eingesetzten Schnittholzes entsprechen der Klasse C24 gemäss Eurocode 5.
Für easy isoliert kann ein Brandwiderstand REI 30 rechnerisch nachgewiesen werden.
An = 69`200 mm2/m1
Iy = 97.8 mm4/m1 * 106
g = 33 kg/m2
Rv,z,k = 45 kN/m1
Rm,y,k = 42.7 kNm/m1
Rv,z,d,SIA = 39.3 kN/m1
Rm,y,d,SIA = 25.3 kNm/m1
An = 82`000 mm2/m1
Iy = 220.4 mm4/m1 * 106
g = 39 kg/m2
Rv,z,k = 63 kN/m1
Rm,y,k = 70.5 kNm/m1
Rv,z,d,SIA = 54.9 kN/m1
Rm,y,d,SIA = 42.2 kNm/m1
An = 94`800 mm2/m1
Iy = 404.7 mm4/m1 * 106
g = 45 kg/m2
Rv,z,k = 80 kN/m1
Rm,y,k = 102.2 kNm/m1
Rv,z,d,SIA = 70.2 kN/m1
Rm,y,d,SIA = 61.8 kNm/m1
Ästhetik
easy–Sichtqualität by LIGNATUR. Gleichwertig BSH N (Sichtqualität) gemäss BS-Holz-Merkblatt der Studiengemeinschaft Holzleimbau e.V.
Schallschutz
Ob mit oder ohne Dämmung ist der Schallschutz der easy-Elemente gleichwertig einer Holzbalkendecke oder einer Brettschichtholzdecke ohne Bodenaufbau.
Wärmeschutz
- Höhe 110 mm, gedämmt mit Holzfaser: U-Wert = 0.60 W/m² K
- Höhe 150 mm, gedämmt mit Holzfaser: U-Wert = 0.42 W/m² K
- Höhe 190 mm, gedämmt mit Holzfaser: U-Wert = 0.32 W/m² K
Wärmeübergangswiderstände: Rsi = 0.13 m² K/W | Rse = 0.04 m² K/W
Lambda-Werte: λ Nadelholz = 0.130 W/mK
Lambda-Werte: λ Holzfaser = 0.038 W/mK
Fugendämmsteifen
Passende Fugendämmstreifen sind als Rollen beim Fachhändler erhältlich.

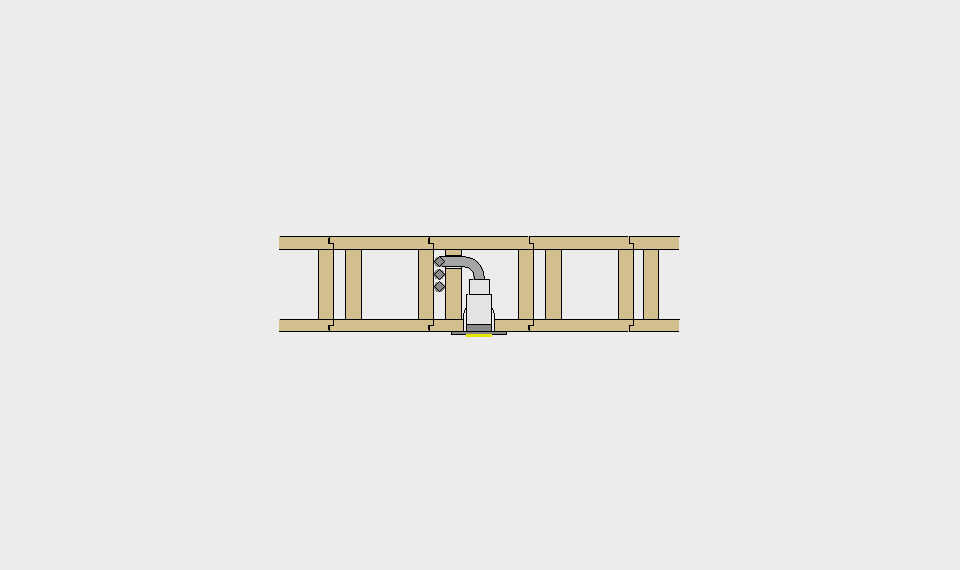

Installationen
Fast alle Leuchten dürfen Sie an normal entflammbaren Baustoffen wie Holz (LIGNATUR) montieren. Leuchten, die die Anforderungen nicht erfüllen, müssen nach EN 60598-1:2008 speziell gekennzeichnet werden.
